Системы утилизации тепла газопоршневой установки 150 кВт (когенерация ГПУ-150 ЯМЗ)

'

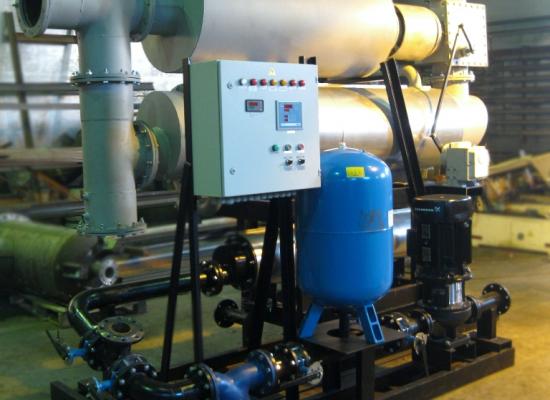

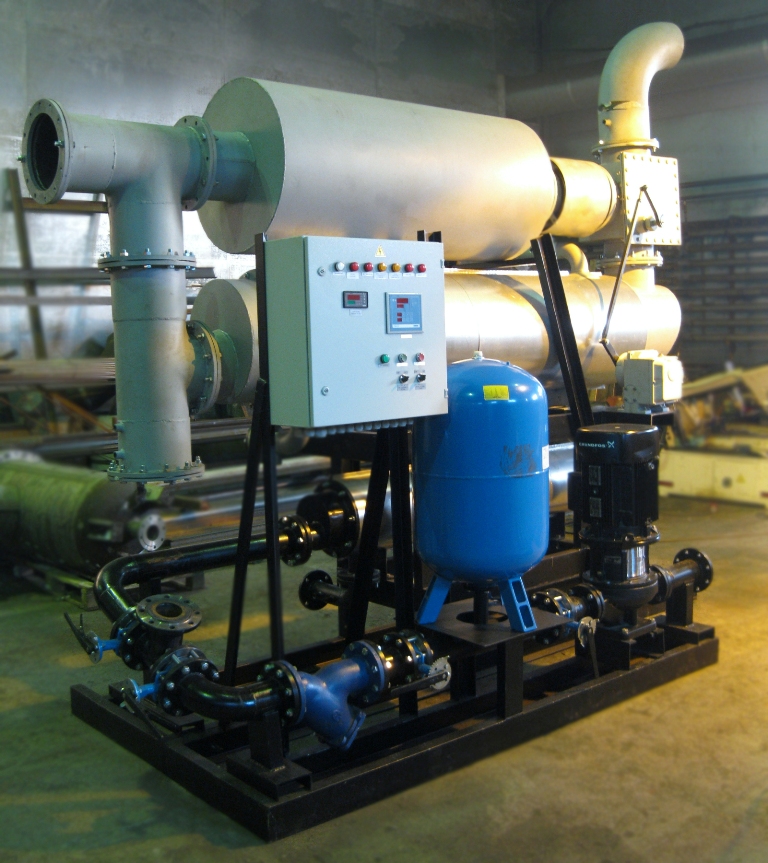

Тепловой модуль ТМ.180 утилизации тепла выхлопных газов и контура охлаждения двигателя газопоршневой установки 180 кВт (ГПУ-180 ЯМЗ):

  • Двигатель газовый: ЯМЗ-238 (турбо)
  • Электрическая мощность: 150 кВт
  • Тепловая мощность: 180 кВт
  • Тип топлива: газ
  • Обозначение полного теплового модуля: ТМ.180

Фактическое количество тепла, передаваемого потребителю, и расход теплоносителя в системе определяется в процессе эксплуатации.

Цена:1 500 000 руб c НДС
Марка:Когенерация тепла ГПУ-150 (КГУ-150 ЯМЗ-238)
Страна:Россия
Склад:Ярославль
Срок поставки:60 дней
Условия оплаты:Безналичный
Условия расчетов:50% - аванс, 50% - по письму о готовности
Гарантия:18 месяцев или 3000 моточасов
Доставка (авто, жд)по России и стран ЕАЭС
Экспорт товара:на условиях INCOTERMS 2010
Лизинг:ЛК «Сименс Финанс»

Цена и исполнение

Когенерация тепла ГПУ-150 Утилизатор тепла ГПЭС-150 Тепловой модуль ТМ.180 (180 кВт)1 500 000 руб c НДС

Характеристики

Описание

Расчетные характеристики теплоутилизаторов для газопоршневой установки ГПУ-150 ЯМЗ-238 (турбо)

Расчетные характеристики утилизатора тепла антифриза (УТА, ТМВВ.90) ГПУ-150 ЯМЗ

Типоразмер

ПМКИ-248.44.хх.125

Теплоноситель

Горячий

Холодный

Полость аппарата

Межтрубное

пространство

Трубное

пространство

Условный диаметр патрубков, мм

65

65

Вид теплоносителя

Этиленгликоль 50%

Вода

Расход



16170 кг/ч (250 л/мин при 20 °C)

9225 кг/ч (9,43 м3/ч при 70 °С)

Температура на входе

°С

90

70

Температура на выходе

°С

81,6

82,6

Гидравлическое сопротивление теплообменника (не более)

кПа

12

10

Гидравлическое сопротивление модуля УТА (не более)

кПа

Значение будет определено после конструкторской проработки

Значение будет определено после конструкторской проработки

Расчетная мощность

кВт

135

Запас площади теплообменной поверхности на загрязнения

%

8,4

Площадь теплообменной поверхности полная

м2

9,5

Средняя скорость теплоносителя

м/с

0,679

0,727

Коэффициент теплопередачи (чистый/сервис)

Вт/(м2К)

1692/1546

Расчетная температура

°С

115

115

Расчетное/пробное давление

МПа

1,0/1,37

1,0/1,37

Масса теплообменника без жидкостей

кг

200

Вместимость полостей

л

33

33

Масса модуля УТА без жидкостей

кг

Значение будет определено после конструкторской проработки

Вместимость полостей модуля УТА

л

Значение будет определено после конструкторской проработки

Значение будет определено после конструкторской проработки

Материалы теплообменника



Корпус, теплообменные трубы — коррозионностойкая сталь Водяные камеры — углеродистая сталь

Примечания.







1. Допускаемый диапазон температур окружающего воздуха при работе модуля УТА — 0 °С ... плюс 40 °С

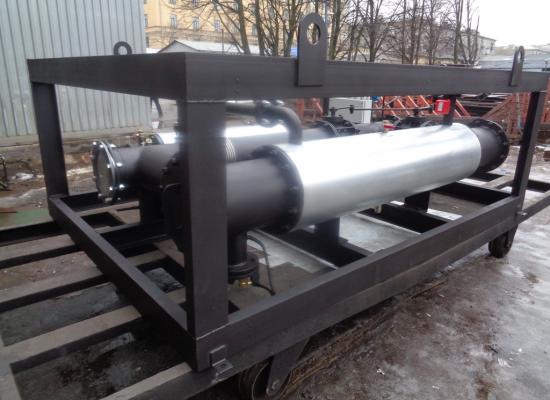

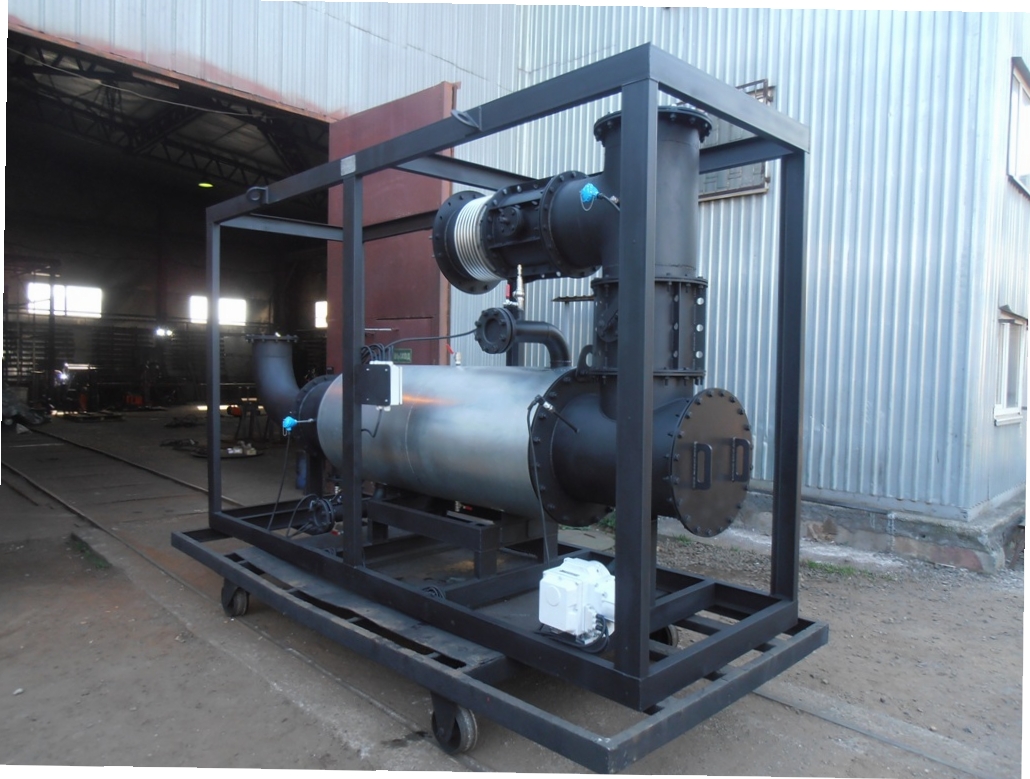

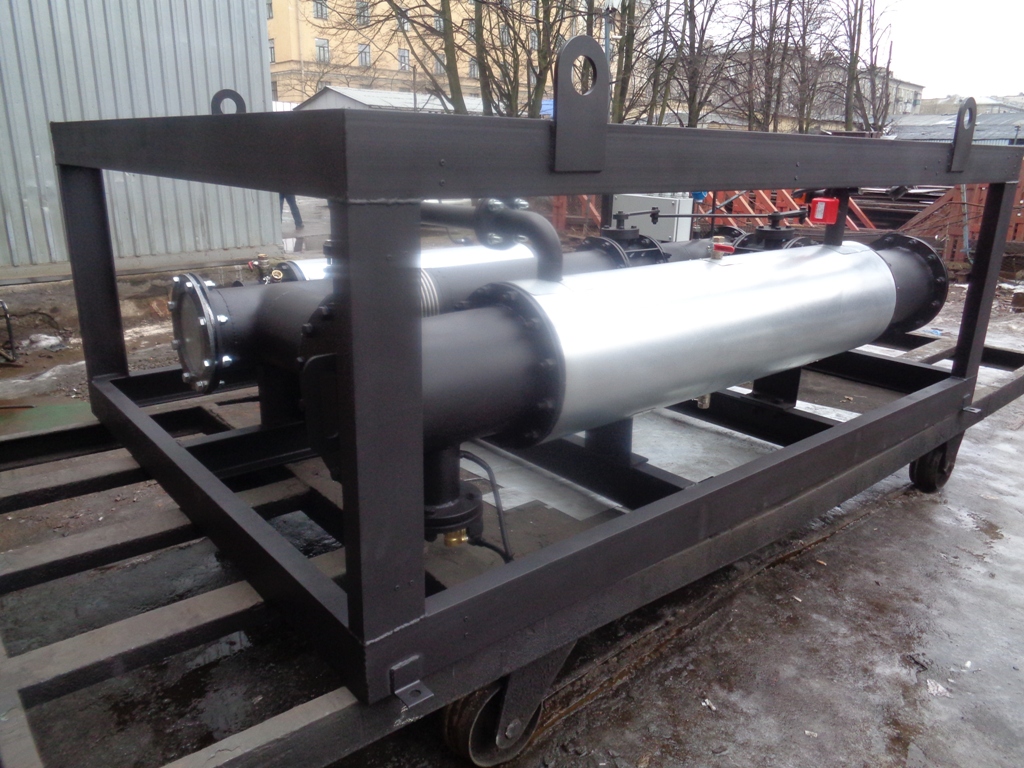

Расчетные характеристики утилизатора тепла дымовых газов (УТГ, ТМВГ.90) ГПУ-150 ЯМЗ

Типоразмер котла-утилизатора (модуля УТГ)

КУВИ-25.200 (Б25.200)

Условный диаметр патрубков отработавших газов, мм

125

Условный диаметр патрубков нагреваемой жидкости, мм

40

Греющий теплоноситель

Продукты сгорания природного газа среднего состава

Расход



686 кг/ч (1500 м3/ч при 500 °С)

Температура на входе

°С

500

Температура на выходе





чистая теплообменная поверхность

°С

109

грязная теплообменная поверхность



120

Аэродинамическое сопротивление котла-утилизатора (не более)





чистая теплообменная поверхность



1147

грязная теплообменная поверхность



1472

Аэродинамическое сопротивление модуля УТГ (не более)





при движении газов через чистый котел-утилизатор

Па

Значение будет определено после конструкторской проработки

при движении газов через грязный котел-утилизатор



Значение будет определено после конструкторской проработки

при движении газов по байпасу



Значение будет определено после конструкторской проработки

Нагреваемая жидкость

Вода

Расход



9225 кг/ч (9,43 м3/ч при 70 °С)

Температура на входе

°с

82,6

Температура на выходе





чистая теплообменная поверхность

°С

90,2

грязная теплообменная поверхность



90,0

Гидравлическое сопротивление котла-утилизатора (не более)

кПа

10

Гидравлическое сопротивление модуля УТГ (не более)

кПа

Значение будет определено после конструкторской проработки

Характеристика

Расчетная мощность





чистая теплообменная поверхность

кВт

82

грязная теплообменная поверхность



80

Площадь теплообменной поверхности (полная)

м2

7,5

Максимальная рабочая температура воды

°С

110

Минимальная рекомендуемая температура воды на входе

°С

70

Максимальная рабочая температура газов

°С

600

Максимальное избыточное рабочее давление воды

МПа

1,0

Максимальное избыточное рабочее давление газов

МПа

0,03

Минимальное избыточное давление воды

МПа

0,2

Масса котла-утилизатора без жидкости

кг

Значение будет определено после конструкторской проработки

Масса модуля УТГ без жидкости

кг

Значение будет определено после конструкторской проработки

Объем полостей отработавших газов котла-утилизатора

л

Значение будет определено после конструкторской проработки

Объем полостей нагреваемой жидкости котла-утилизатора

л

Значение будет определено после конструкторской проработки

Материал



08Х18Н10Т (AISI321)

Примечания.





1. Работа котла-утилизатора в осушенном состоянии, а также при отсутствии в нем циркуляции теплоносителя не допускается.

2. Точность расчетов ±5%.





3. Допускаемый диапазон температур окружающего воздуха при работе модуля УТГ — минус 40 °С ... плюс 40 °С

Шкаф управления теплового модуля (ШУ ТМ.180) выполняет следующие функции ГПУ-150 ЯМЗ:

  • Контроль и индикация на дисплее температуры выхлопных газов на входе в тепловой модуль (ТМ.180), сигнализация низкой температуры газов на входе в тепловой модуль на лицевой панели ШУ ТМ;
  • Контроль и индикация на дисплее температуры антифриза на входе в ТМ.180, сигнализация низкой температуры антифриза на входе в ТМ на лицевой панели ШУ ТМ;
  • Световая и звуковая сигнализация перегрева антифриза на входе в ТМ.180;
  • Контроль и индикация на дисплее температуры сетевой воды на входе и выходе из ТМ.180, световая и звуковая сигнализация перегрева воды на выходе из ТМ;
  • Контроль наличия потока сетевой воды через ТМ.180, световая и звуковая сигнализация отсутствия потока сетевой воды;
  • Контроль исправности ПЛК, сигнализация отказа ПЛК;
  • Сигнализация параметров работы ТМ.180;
  • Подача управляющих сигналов «открыть/закрыть» на привод газовой заслонки котла-утилизатора при пуске и останове ТМ.180, а также для уменьшения потока выхлопных газов при приближении температуры воды на выходе из ТМ к значению уставки перегрева;
  • Подача управляющих сигналов «открыть/закрыть» на привод трёхходового клапана контура охлаждения двигателя по уровню температуры антифриза на входе в ТМ.180;
    - Ручной и аварийный останов кнопкой со световой индикацией.

Объем поставки теплового модуля (когенерация) ГПУ-150 ЯМЗ

Тепловой модуль ТМ.180 в составе:

  • Утилизатор тепла уходящих газов (УТГ) - кожухотрубный теплообменник.
  • Материал изготовления трубного пучка - нержавеющая сталь, корпуса – нержавеющая сталь;
  • Линия безопасности котла-утилизатора в составе: термоманометр, сбросной клапан, воздухоотводчик;
  • Узел переключения потока выхлопных газов в составе двух газовых негазоплотных заслонок с электроприводом;
  • Трубная обвязка;
  • Установленное на модуле оборудование КИПиА;
  • Теплоизоляция котла-утилизатора;
  • Утилизатор тепла контура охлаждения двигателя (УТА) - теплообменный аппарат кожухотрубного типа;
  • Запорная арматура;
  • Установленное на модуле оборудование КИПиА;
  • Трехходовой клапан переключения потока с электроприводом;
  • Рама модуля.

Шкаф управления ШУ ТМ.180.
Глушитель.

Сопроводительная документация в составе:

  • Руководство по эксплуатации;
  • Паспорт;
  • Сертификат таможенного союза.
