Системы утилизации тепла газопоршневой установки 250 кВт (когенерация ГПУ-250 ТМЗ)

'

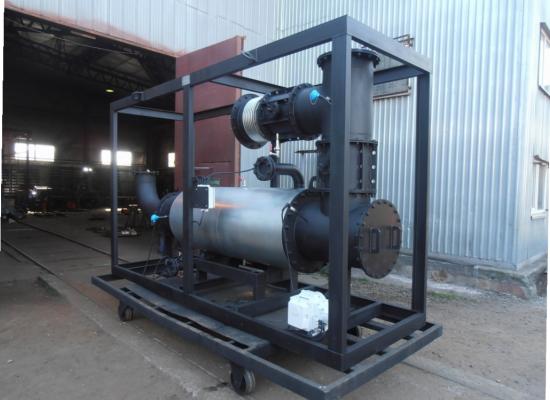

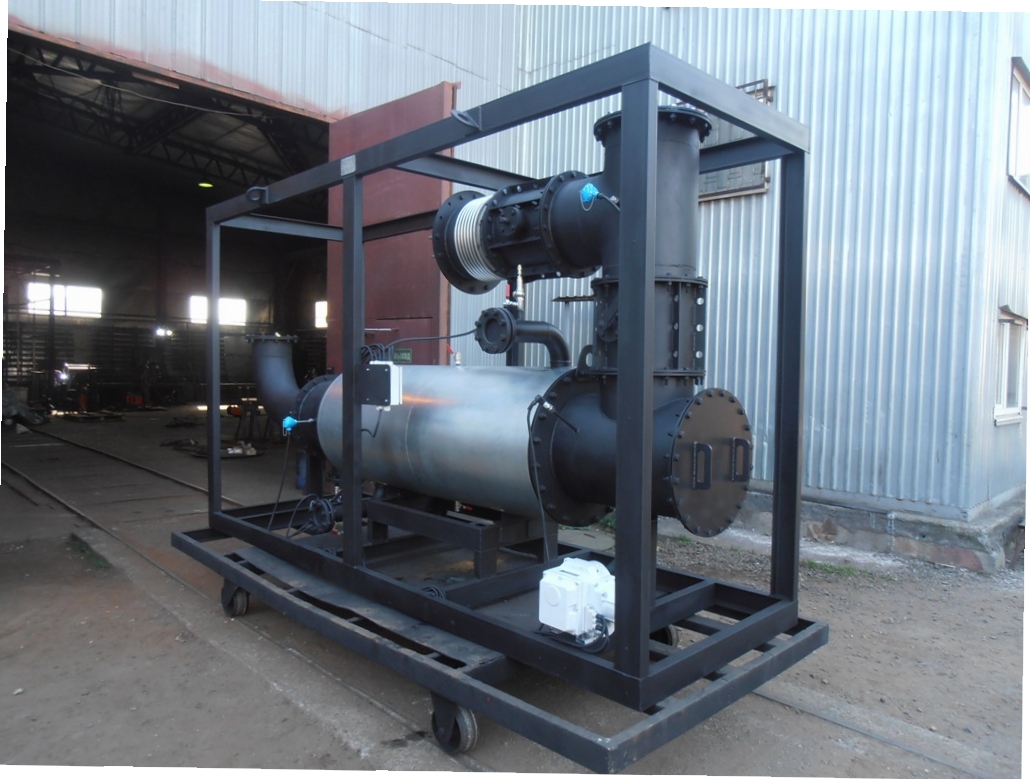

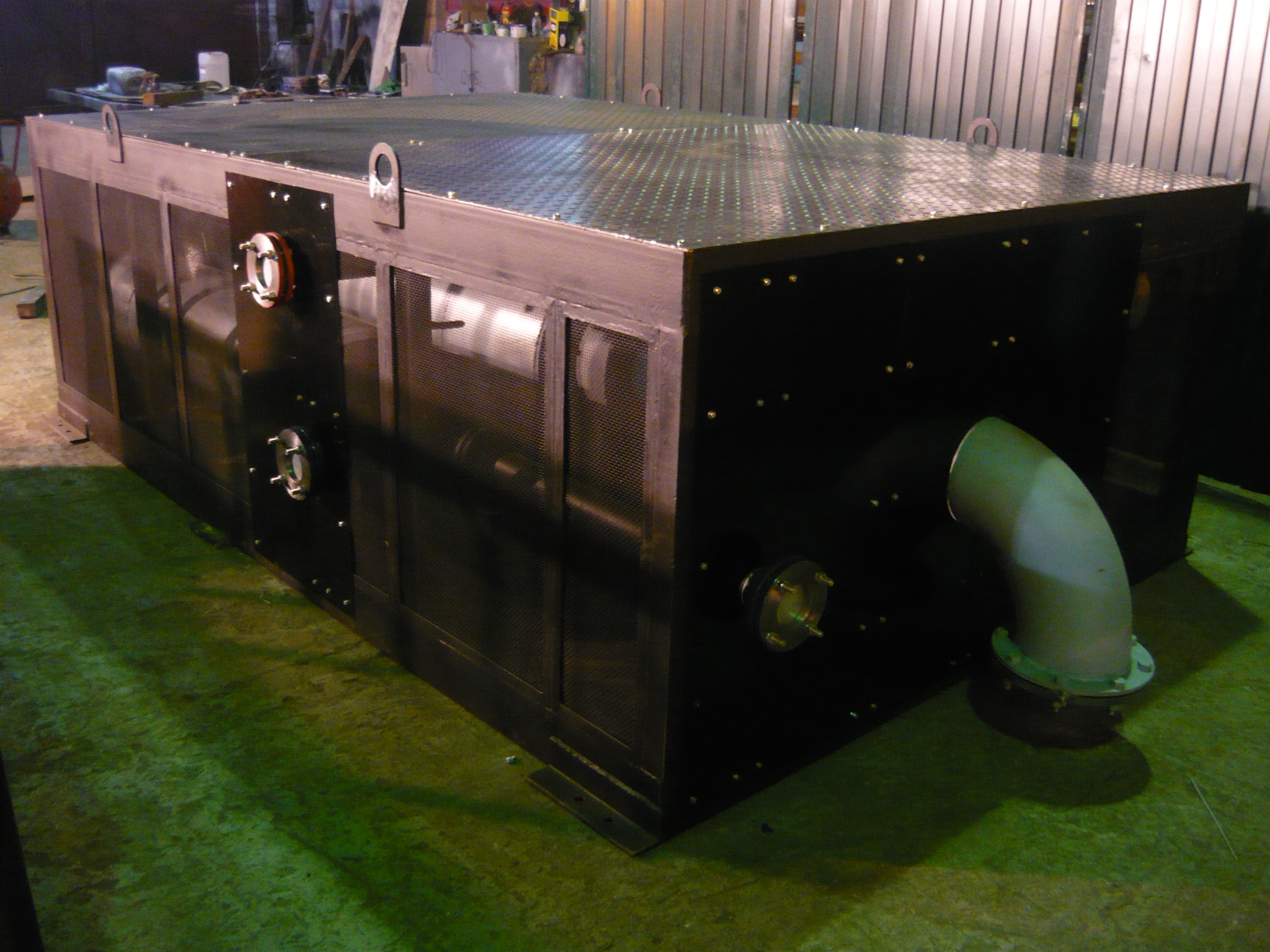

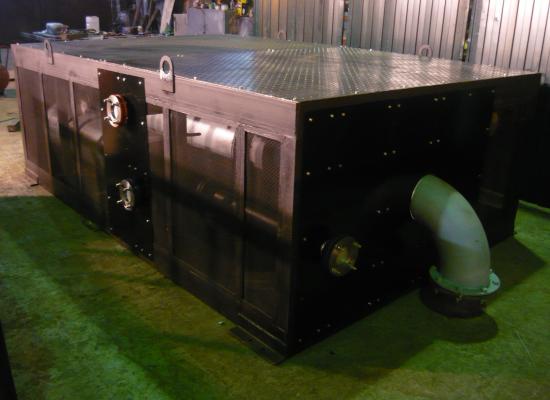

Тепловой модуль ТМ.300 утилизации тепла выхлопных газов и контура охлаждения двигателя газопоршневой установки 250 кВт (ГПУ-250 ТМЗ):

  • Двигатель газовый: ТМЗ-8435
  • Электрическая мощность: 250 кВт
  • Тепловая мощность: 300 кВт
  • Тип топлива: газ
  • Обозначение полного теплового модуля: ТМ.300

Фактическое количество тепла, передаваемого потребителю, и расход теплоносителя в системе определяется в процессе эксплуатации.

Цена:1 700 000 руб c НДС
Марка:Когенерация тепла ГПУ-250 (КГУ-250 ТМЗ-8435)
Страна:Россия
Склад:Ярославль
Срок поставки:60 дней
Условия оплаты:Безналичный
Условия расчетов:50% - аванс, 50% - по письму о готовности
Гарантия:18 месяцев или 3000 моточасов
Доставка (авто, жд)по России и стран ЕАЭС
Экспорт товара:на условиях INCOTERMS 2010
Лизинг:ЛК «Сименс Финанс»

Цена и исполнение

Когенерация тепла ГПУ-250 Утилизатор тепла ГПЭС-250 Тепловой модуль ТМ.300 (300 кВт)1 700 000 руб c НДС

Характеристики

Описание

Расчетные характеристики теплоутилизаторов для газопоршневой установки ГПУ-250 ТМЗ-8435

Расчетные характеристики утилизатора тепла антифриза (УТА, ТМВВ.150) ГПУ-250 ТМЗ

Типоразмер

ПМКИ-298.44.хх.125

хх — конструктивное исполнение аппарата, выбираемое при проектировании модуля УТА

Теплоноситель

Горячий

Холодный

Полость аппарата

Межтрубное

пространство

Трубное

пространство

Условный диаметр патрубков, мм

80

80

Вид теплоносителя

Этиленгликоль 50%

Вода

Расход



31170 кг/ч (30,0 м3/ч при 85 °С)

14116,8 кг/ч (14,44 м3/ч при 70 °С)

Температура на входе

°С

85

70

Температура на выходе

°С

80

79,4

Гидравлическое сопротивление теплообменника (не более)

кПа

19

11

Гидравлическое сопротивление модуля УТА (не более)

кПа

Значение будет определено после конструкторской проработки

Значение будет определено после конструкторской проработки

Расчетная мощность

кВт

155

Запас площади теплообменной поверхности на загрязнения

%

25,5

Площадь теплообменной поверхности полная

м2

14,4

Средняя скорость теплоносителя

м/с

0,947 0,734

Коэффициент теплопередачи (чистый/сервис)

Вт/(м2К)

1971 /1456

Расчетная температура

°С

115

115

Расчетное/пробное давление

МПа

1,0/1,37

1,0/1,37

Масса теплообменника без жидкостей

кг

280

Вместимость полостей

л

-Ь.

О)

сл

о

Масса модуля УТА без жидкостей

кг

Значение будет определено после конструкторской проработки

Вместимость полостей модуля УТА

л

Значение будет определено после конструкторской проработки

Значение будет определено после конструкторской проработки

Материал



Корпус, теплообменные трубы — коррозионностойкая сталь Водяные камеры — углеродистая сталь

Расчетные характеристики утилизатора тепла дымовых газов (УТГ, ТМВГ.150) ГПУ-250 ТМЗ

Типоразмер котла-утилизатора (модуля УТГ)

КУВИ-35.200А (Б35.200А)

Условный диаметр патрубков отработавших газов, мм

200

Условный диаметр патрубков нагреваемой жидкости, мм

50

Греющий теплоноситель

Продукты сгорания природного газа среднего состава

Расход



1724 кг/ч (3570 м3/ч при 450 °С)

Температура на входе

°С

450

Температура на выходе

чистая теплообменная поверхность грязная теплообменная поверхность

°С

106,9

120,0

Аэродинамическое сопротивление котла-утилизатора (не более) чистая теплообменная поверхность грязная теплообменная поверхность



1700

2237

Аэродинамическое сопротивление модуля УТГ (не более)

при движении газов через чистый котел-утилизатор при движении газов через грязный котел-утилизатор при движении газов по байпасу

Па

Значение будет определено после конструкторской проработки Значение будет определено после конструкторской проработки Значение будет определено после конструкторской проработки

Нагреваемая жидкость

Вода

Расход



14116,8 кг/ч (14,44 м3/ч при 70 °С)

Температура на входе

°С

79,4

Температура на выходе

чистая теплообменная поверхность грязная теплообменная поверхность

°С

90,4

90,0

Гидравлическое сопротивление котла-утилизатора (не более)

кПа

15

Характеристика

Расчетная мощность

чистая теплообменная поверхность грязная теплообменная поверхность

кВт

181

174

Площадь теплообменной поверхности (полная)

м2

14,3

Максимальная рабочая температура нагреваемой жидкости

°С

110

Минимальная рекомендуемая температура нагреваемой жидкости на входе

°С

70

Максимальная рабочая температура газов

°С

600

Максимальное избыточное рабочее давление нагреваемой жидкости

МПа

1,0

Максимальное избыточное рабочее давление газов

МПа

0,03

Минимальное избыточное давление нагреваемой жидкости

МПа

0,2

Масса котла-утилизатора без жидкости

кг

Значение будет определено после конструкторской проработки

Масса модуля УТГ без жидкости

кг

Значение будет определено после конструкторской проработки

Объем полостей отработавших газов котла-утилизатора

л

Значение будет определено после конструкторской проработки

Объем полостей нагреваемой жидкости котла-утилизатора

л

Значение будет определено после конструкторской проработки

Материал



08Х18Н10Т (AISI321)

Примечания.

  1. Работа котла-утилизатора в осушенном состоянии, а также при отсутствии в нем циркуляции теплоносителя не допускается.
  2. Точность расчетов ±5%.

Шкаф управления теплового модуля (ШУ ТМ.300) выполняет следующие функции ГПУ-250 ТМЗ:

  • Контроль и индикация на дисплее температуры выхлопных газов на входе в тепловой модуль (ТМ.300), сигнализация низкой температуры газов на входе в тепловой модуль на лицевой панели ШУ ТМ;
  • Контроль и индикация на дисплее температуры антифриза на входе в ТМ.300, сигнализация низкой температуры антифриза на входе в ТМ на лицевой панели ШУ ТМ;
  • Световая и звуковая сигнализация перегрева антифриза на входе в ТМ.300;
  • Контроль и индикация на дисплее температуры сетевой воды на входе и выходе из ТМ.300, световая и звуковая сигнализация перегрева воды на выходе из ТМ;
  • Контроль наличия потока сетевой воды через ТМ.300, световая и звуковая сигнализация отсутствия потока сетевой воды;
  • Контроль исправности ПЛК, сигнализация отказа ПЛК;
  • Сигнализация параметров работы ТМ.300;
  • Подача управляющих сигналов «открыть/закрыть» на привод газовой заслонки котла-утилизатора при пуске и останове ТМ.300, а также для уменьшения потока выхлопных газов при приближении температуры воды на выходе из ТМ к значению уставки перегрева;
  • Подача управляющих сигналов «открыть/закрыть» на привод трёхходового клапана контура охлаждения двигателя по уровню температуры антифриза на входе в ТМ.300;
    - Ручной и аварийный останов кнопкой со световой индикацией.

Объем поставки теплового модуля (когенерация) ГПУ-250 ТМЗ

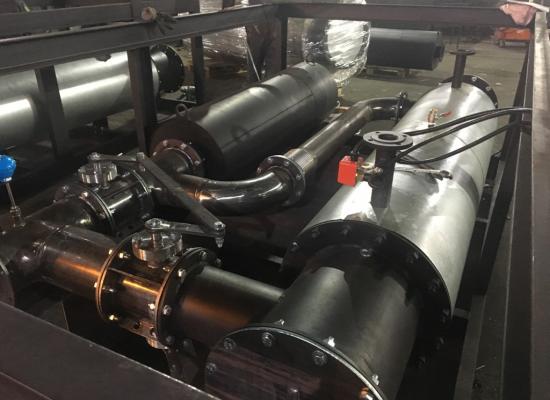

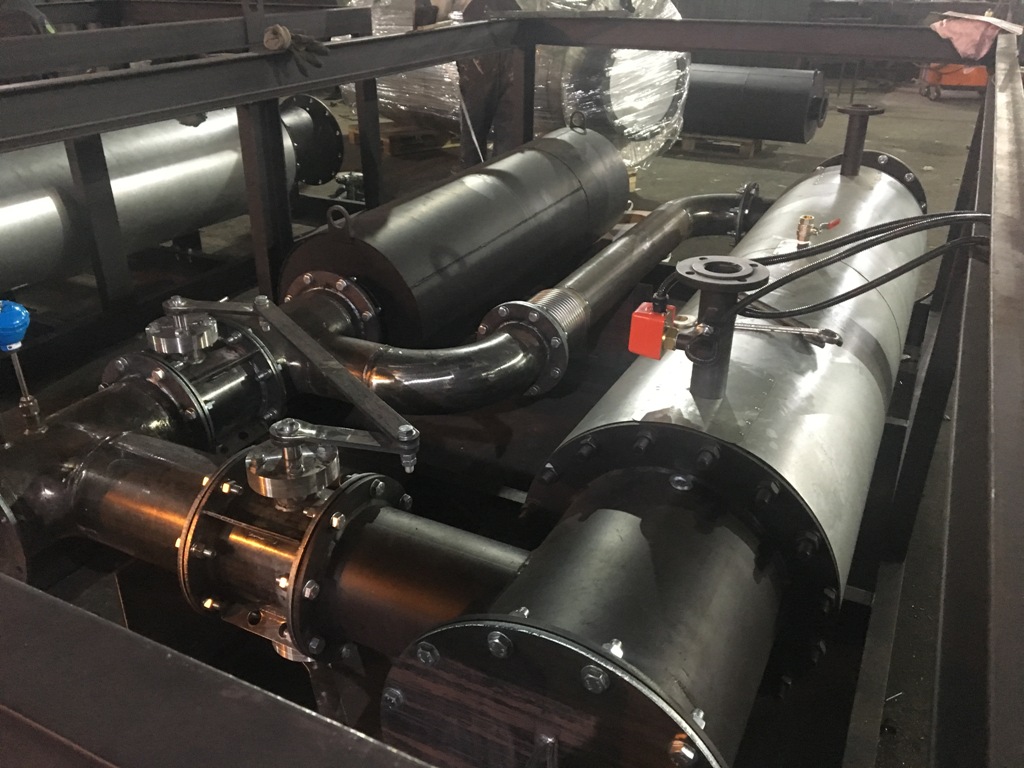

Тепловой модуль ТМ.300 в составе:

  • Утилизатор тепла уходящих газов (УТГ) - кожухотрубный теплообменник.
  • Материал изготовления трубного пучка - нержавеющая сталь, корпуса – нержавеющая сталь;
  • Линия безопасности котла-утилизатора в составе: термоманометр, сбросной клапан, воздухоотводчик;
  • Узел переключения потока выхлопных газов в составе двух газовых негазоплотных заслонок с электроприводом;
  • Трубная обвязка;
  • Установленное на модуле оборудование КИПиА;
  • Теплоизоляция котла-утилизатора;
  • Утилизатор тепла контура охлаждения двигателя (УТА) - теплообменный аппарат кожухотрубного типа;
  • Запорная арматура;
  • Установленное на модуле оборудование КИПиА;
  • Трехходовой клапан переключения потока с электроприводом;
  • Рама модуля.

Шкаф управления ШУ ТМ.300.
Глушитель.

Сопроводительная документация в составе:

  • Руководство по эксплуатации;
  • Паспорт;
  • Сертификат таможенного союза.

Вариатны исполнения

Газопоршневая установка 250 кВт (двигатель ТМЗ-8435).Газопоршневая установка 250 кВт (двигатель ТМЗ-8435).
Газопоршневая установка 250 кВт под капотом (двигатель ТМЗ-8435).Газопоршневая установка 250 кВт под капотом (двигатель ТМЗ-8435).
Газопоршневая установка 250 кВт в кожухе (двигатель ТМЗ-8435).Газопоршневая установка 250 кВт в кожухе (двигатель ТМЗ-8435).
Газопоршневая установка 250 кВт контейнерного типа (двигатель ТМЗ-8435).Газопоршневая установка 250 кВт контейнерного типа (двигатель ТМЗ-8435).
