Системы утилизации тепла газопоршневой установки 315 кВт (когенерация ГПУ-315 ЯМЗ)

'

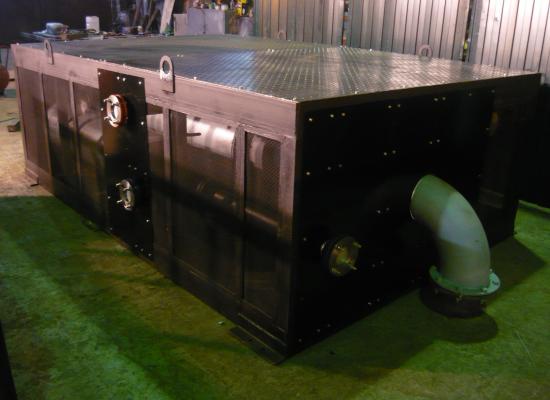

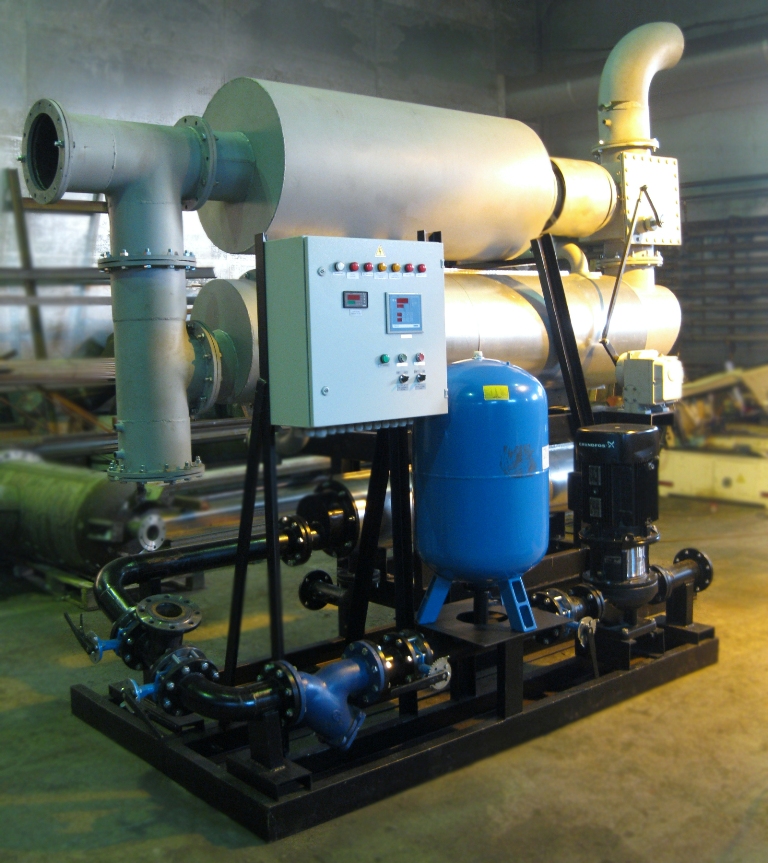

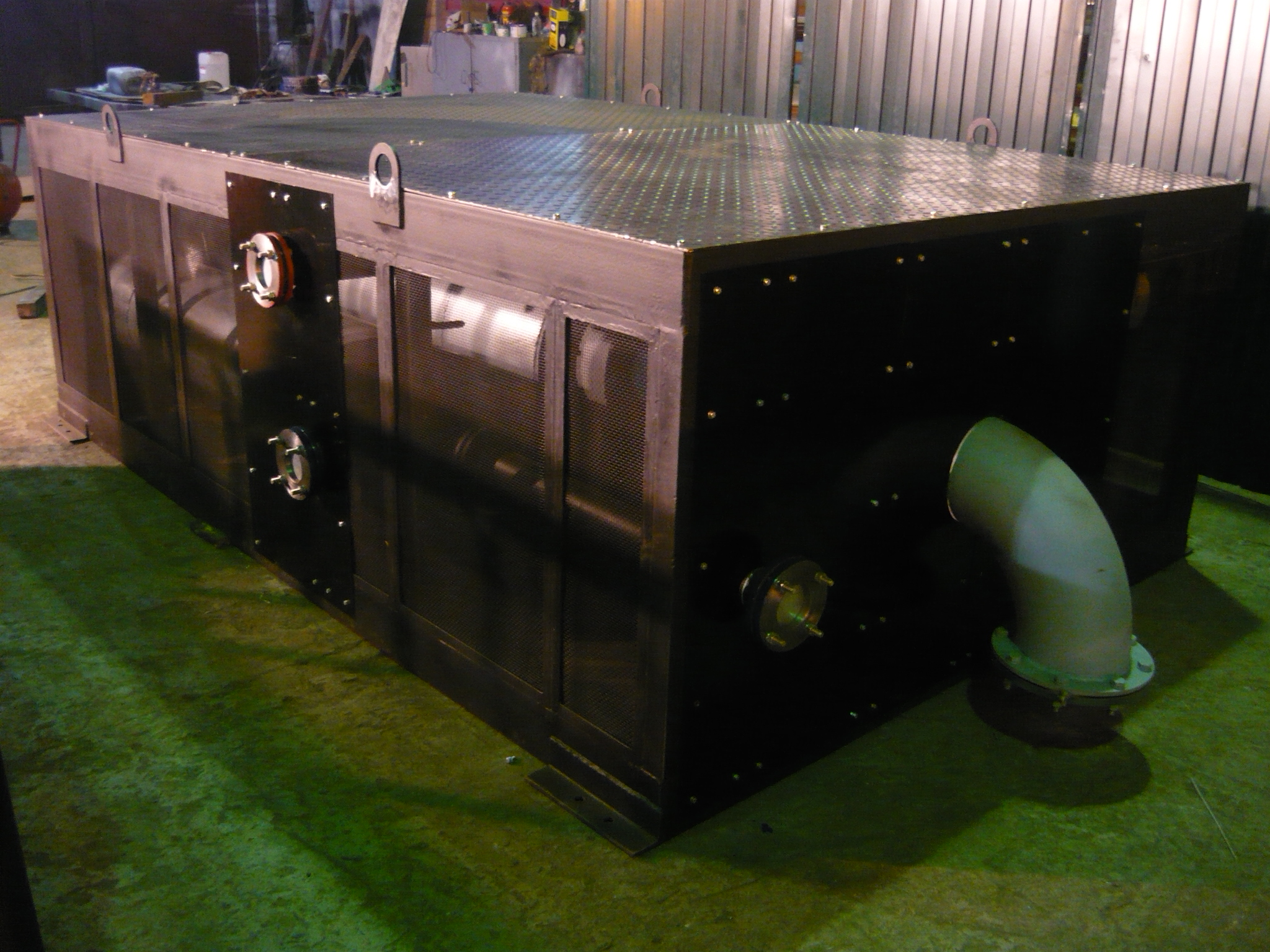

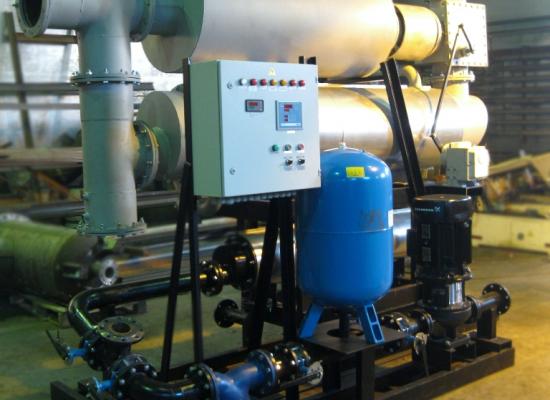

Тепловой модуль ТМ.380 утилизации тепла выхлопных газов и контура охлаждения двигателя газопоршневой установки 315 кВт (ГПУ-315 ЯМЗ):

  • Двигатель газовый: ЯМЗ-8503
  • Электрическая мощность: 315 кВт
  • Тепловая мощность: 380 кВт
  • Тип топлива: газ
  • Обозначение полного теплового модуля: ТМ.380

Фактическое количество тепла, передаваемого потребителю, и расход теплоносителя в системе определяется в процессе эксплуатации.

Цена:1 800 000 руб c НДС
Марка:Когенерация тепла ГПУ-315 (КГУ-315 ЯМЗ-8503)
Страна:Россия
Склад:Ярославль
Срок поставки:60 дней
Условия оплаты:Безналичный
Условия расчетов:50% - аванс, 50% - по письму о готовности
Гарантия:18 месяцев или 3000 моточасов
Доставка (авто, жд)по России и стран ЕАЭС
Экспорт товара:на условиях INCOTERMS 2010
Лизинг:ЛК «Сименс Финанс»

Цена и исполнение

Когенерация тепла ГПУ-315 Утилизатор тепла ГПЭС-315Тепловой модуль ТМ.380 (380 кВт)1 800 000 руб c НДС

Характеристики

Описание

Расчетные характеристики теплоутилизаторов для газопоршневой установки ГПУ-315 ЯМЗ-8503

Расчетные характеристики утилизатора тепла антифриза (УТА, ТМВВ.190) ГПУ-315 ЯМЗ

Таблица 1.





Греющая сторона

Нагреваемая сторона

Среда



Этиленгликоль (50%)

Вода

Расход

м3/час

22 м3

16 м3

Температура на входе

°С

78

60

Температура на выходе

°С

86

70

Потери давления

м.в.ст.

2,77

1,35

Мощность

кВт

190

Рабочее давление

кгс/см2

6

Макс. Температура

°С

115

Мин. температура

°С

0

Фланцы

Ду

65

Расчетные характеристики утилизатора тепла дымовых газов (УТГ, ТМВГ.190) ГПУ-315 ЯМЗ

Таблица 2.





Греющая сторона

Нагреваемая сторона

Среда



Выхлопные газы

Вода

Расход

-

0,52 кг/с

16 м3

Температура на входе

°С

450

70

Температура на выходе

°С

120

80

Потери давления

м.в.ст.

≤0,25

≤3

Мощность

кВт

190

Макс. рабочее давление

МПа

-

0,6

Давление срабатывания предохранительного

клапана

МПа

-

1

Макс. Температура

°С

600

115

Фланцы

Ду

200

65

Шкаф управления теплового модуля (ШУ ТМ.380) выполняет следующие функции ГПУ-315 ЯМЗ:

  • Контроль и индикация на дисплее температуры выхлопных газов на входе в тепловой модуль (ТМ.380), сигнализация низкой температуры газов на входе в тепловой модуль на лицевой панели ШУ ТМ;
  • Контроль и индикация на дисплее температуры антифриза на входе в ТМ.380, сигнализация низкой температуры антифриза на входе в ТМ на лицевой панели ШУ ТМ;
  • Световая и звуковая сигнализация перегрева антифриза на входе в ТМ.380;
  • Контроль и индикация на дисплее температуры сетевой воды на входе и выходе из ТМ.380, световая и звуковая сигнализация перегрева воды на выходе из ТМ;
  • Контроль наличия потока сетевой воды через ТМ.380, световая и звуковая сигнализация отсутствия потока сетевой воды;
  • Контроль исправности ПЛК, сигнализация отказа ПЛК;
  • Сигнализация параметров работы ТМ.380;
  • Подача управляющих сигналов «открыть/закрыть» на привод газовой заслонки котла-утилизатора при пуске и останове ТМ.380, а также для уменьшения потока выхлопных газов при приближении температуры воды на выходе из ТМ к значению уставки перегрева;
  • Подача управляющих сигналов «открыть/закрыть» на привод трёхходового клапана контура охлаждения двигателя по уровню температуры антифриза на входе в ТМ.380;
    - Ручной и аварийный останов кнопкой со световой индикацией.

Объем поставки теплового модуля (когенерация) ГПУ-315 ЯМЗ

Тепловой модуль ТМ.380 в составе:

  • Утилизатор тепла уходящих газов (УТГ) - кожухотрубный теплообменник.
  • Материал изготовления трубного пучка - нержавеющая сталь, корпуса – нержавеющая сталь;
  • Линия безопасности котла-утилизатора в составе: термоманометр, сбросной клапан, воздухоотводчик;
  • Узел переключения потока выхлопных газов в составе двух газовых негазоплотных заслонок с электроприводом;
  • Трубная обвязка;
  • Установленное на модуле оборудование КИПиА;
  • Теплоизоляция котла-утилизатора;
  • Утилизатор тепла контура охлаждения двигателя (УТА) - теплообменный аппарат кожухотрубного типа;
  • Запорная арматура;
  • Установленное на модуле оборудование КИПиА;
  • Трехходовой клапан переключения потока с электроприводом;
  • Рама модуля.

Шкаф управления ШУ ТМ.380.
Глушитель ПГ.300.

Сопроводительная документация в составе:

  • Руководство по эксплуатации;
  • Паспорт;
  • Сертификат таможенного союза.
